MOLECULE

חיבור כבלים למחשב

חברו את המחשב האישי שלכם/ן בשלושה כבלים המסומנים כ-

• מפצל USB
• כרטיס קול
• HDMI
• הדליקו את המוניטורים עם כפתור ההדלקה שנמצא בקדמת המוניטור.

איך אני מזהה איזה כבל אני צריך/ה?

• מפצל USB: בצד ימין של השולחן נמצא מפצל USB שאליו מחוברים המקלדת, עכבר, מקלדת שליטה ועוד... הכבל שלו (USB) יוצא מחלקו האחורי. עקבו אחרי הכבל וחברו למחשב.
• כרטיס הקול: כרטיס הקול FOCUSRITE הוא בצבע אדום ונמצא בצד שמאל של השולחן. הכבל שלו יוצא מחלקו האחורי. עקבו אחרי הכבל וחברו למחשב, כבל מסוג USB-C ל USB.
• HDMI: כבל המחבר למסך המחשב במרכז השולחן, הכבל יוצא מחלקו האחורי של המסך. עקבו אחרי הכבל וחברו למחשב.

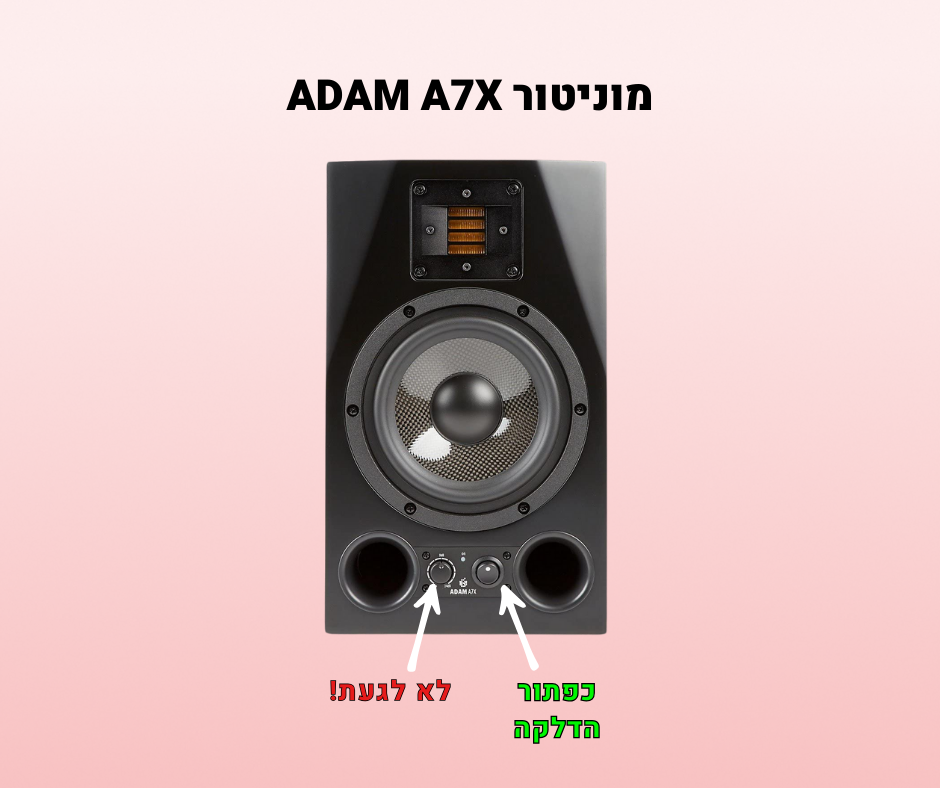

הדלקת מוניטורים

הדליקו את המוניטורים עם כפתור ההדלקה שנמצא בקדמת המוניטור.

‍

חיבור כרטיס קול

• התקינו דרייבר (משתמשי windows בלבד) - נשלח אליכם/ן במייל, ניתן להוריד גם בלינק הבא. חשוב מאוד לאתחל את המחשב (ריסטרט) לאחר ההתקנה.
• וודאו שהכבלים של המוניטורים מחוברים מאוחרי הכרטיס קול לפי הסימונים L ו- R.
• וודאו שהנורת ה-USB בכרטיס הקול  דולקת בצבע ירוק.

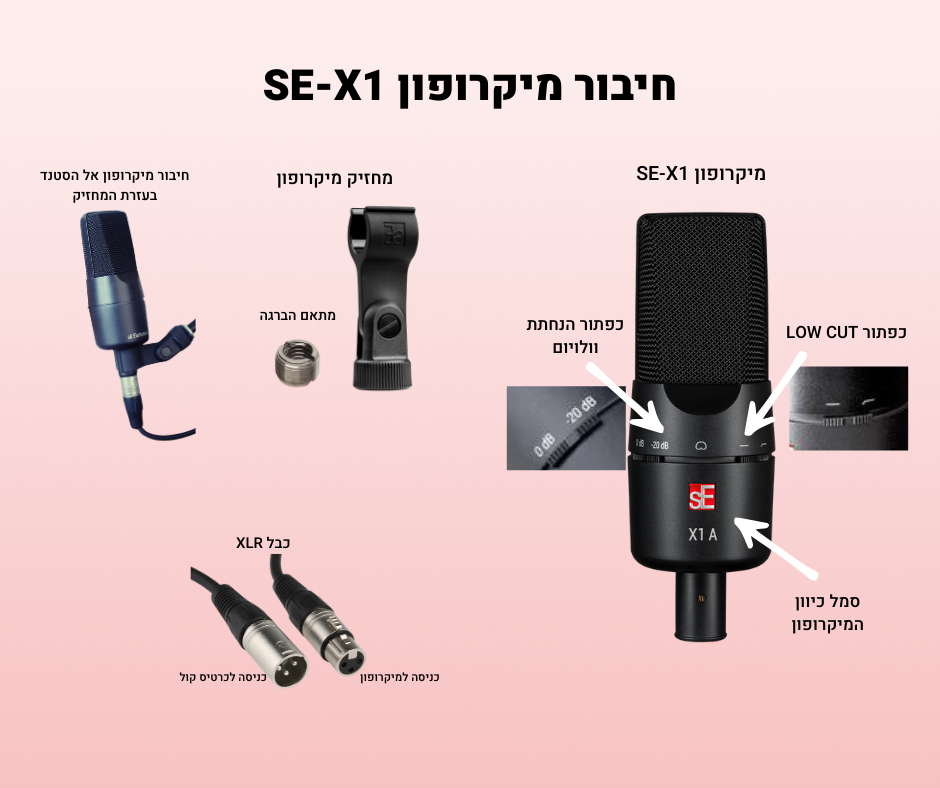

חיבור מיקרופון

• חברו את מתאם המיקרופון לסטנד.
• חברו את המיקרופון אל המתאם.
• וודאו שכפתור ההנחתה על המיקרופון נמצא ב 0 ולא במינוס 20!
• וודאו שכפתור ה LOW CUT על המיקרופון מכוון על FLAT (קו ישר)
• חברו את המיקרופון בכבל XLR לכרטיס הקול לכניסות 1 או 2 בקדמת הכרטיס. כבל xlr נמצא בגב החדר מעל הספה.
• הדליקו את כפתור ה 48v בכרטיס הקול.

‍

• וודאו שמפצל ה USB מחובר אליכם למחשב.
• וודאו שהכבלים של העכבר והמקלדת מחוברים למפצל USB.
• וודאו שעל מפצל ה USB דלוקים אורות חיווי כחולים.

לא שומעים?

• וודאו שהכבלים של המוניטורים מחוברים ליצאות הראשיות בכרטיס הקול.
• וודאו שכרטיס הקול מחובר אליכם ישירות למחשב.
• וודאו שהדרייבר שנשלח אליכם מותקן אצלכם/ן במחשב (למשתמשי windows בלבד) ,ושעשיתם ריסטרט למחשב לאחר ההתקנה. הדרייב נשלח אליכם במייל אישור ההזמנה וזמין גם כאן
• וודאו שנורת ה-USB הירוקה על כרטיס הקול דולקת, דבר המסמל חיבור תקין למחשב.
• תנסו לשמוע מוזיקה מ YOUTUBE או מקובץ שיש לכם/ן על המחשב כאשר תוכנת ההקלטות כבויה.
• וודאו שיציאת השמע במחשב מוגדרת לכרטיס קול Focusrite 2i2.

לא מצליחים להקליט?

עברו על כל ההוראות בסעיף הקודם.

• וודאו שהמיקרופון מחובר לכרטיס הקול והסמל פונה לכיוונכם.
• וודאו שנורת ה- 48V דולקת בכרטיס הקול.
• לצורך הבדיקה הפעילו את Direct Monitor בלחיצה על הכפתור, דברו אל המיקרופון והקשיבו אם יוצא שמע באזניות/מוניטורים, לאחר מכן כבו אותו.
• וודאו שנוב הGAIN שמעל חיבור הכבל לכרטיס הקול מסובב עד אזור האמצע.
• דברו לתוך המיקרופון ותראו האם הנורית שנמצאת מעל נוב ה-GAIN בכרטיס הקול מגיבה. במידה ולא נסו להחליף לכבל XLR אחר (נמצאים בקיר האחורי של החדר מעל הספה)

במידה וכל אלו עובדים הבעיה היא ככל הנראה בהגדרת כרטיס הקול בתוך התוכנה שלכם, הפתרון הוא אינדיבידואלי לכל תוכנה והצוות שלנו אינו מספק תמיכה זו.

רעשים / קרחצים / נפילות סאונד

לפעמים מורגש שיש בעיה בכרטיס קול אך לרוב הבעיה היא בחיבורים או בהגדרות.

• וודאו שהכרטיס קול מחובר ישירות אליכם למחשב ולא אל מפצל ה-USB.
• וודאו שכפתור ה Direct monitor בכרטיס הקול כבוי.
• וודאו שהמוניטורים מחוברים ליציאה הראשית למוניטורים בכרטיס הקול.

לא שומעים באוזניות

• וודאו שהאוזניות מחוברות ישירות לחיבור האוזניות בכרטיס הקול.
• וודאו שהווליום של האזניות בכרטיס הקול מורם.
• נסו להשמיע מוזיקה מ-YOUTUBE או מקובץ במחשב, במידה ואתם שומעים הבעיה היא בהגדרת כרטיס הקול בתוכנה שלכם.
• נסו לנתק את מפצל האוזניות ולחבר רק זוג אוזניות אחד ישירות לכרטיס הקול.
• נסו להחליף לאוזניות הנוספות שיש בחדר.

במידה ומצאתם תקלה בציוד שלנו, אנא עדכנו את התמיכה שלנו בוואצאפ.

שומעים רק באוזן אחת באוזניות/שומעים כפול?

• וודאו שהכפתור Direct Monitor ליד כניסת האוזניות בכרטיס הקול כבוי.
• נתקו את מפצל האוזניות ואת המאריך (במידה ומחובר) וחברו אותם ישירות לכרטיס הקול.
• נסו להשמיע מוזיקה מ YOUTUBE או מקובץ במחשב, במידה ואתם שומעים הבעיה היא בהגדרת כרטיס הקול בתוכנה שלכם.
• נסו להחליף לאוזניות הנוספות שיש בחדר.

במידה ומצאתם תקלה בציוד שלנו, אנא עדכנו את התמיכה שלנו בוואצאפ.

חיבור הציוד לMAC באמצעות מפצל TYPE-C

על הכבל הראשי של מפצל ה-USB מחובר מפצל USB נוסף עם חיבור TYPE-C ל MAC.

• חברו את כבל ה-USB הראשי לתוך המפצל כמו שמוצג בתמונה.
• חברו את כרטיס הקול לתוך המפצל.
• חברו את כבל ה-HDMI לתוך המפצל כמו שמוצג בתמונה.
• חברו את כבל TYPE-C אליכם למחשב.
